conceptos clave

Abrazadera :Sirve para apretar y asegurar otro objeto

Área de trabajo :

Armario de datos : Es un soporte metálico que se meten equipamiento electrónico

Backbone

Bandeja :La bandeja se utiliza cuando no esta la posibilidad de usar canaleta

Broca :

Caja de mecanismos:

Canaleta :

Canalización :Es un conjuntos de elementos que protegen y sujetan los cables

Canalización horizontal :Se instala entre armarios y tomas de usuario

Canalización vertical :Se instala entre armarios y tomas de usuario

Código IP :

Codo :

Empotrado :

Envolvente :

Equipo de protección individual :

Ingletadora :Es un soporte

Lima :

Martillo :Herramienta para golpear y clavar un tornillo

Open rack :

Panel  de parcheo :

Pvc :Plastico duro

Rack :

Rack mural  :Como todos los armarios sirve para alojar la electrónica de red, son los más pequeños y van colgados

Rack de pie : Son los utilizados cuando se instalan en su interior servidores SAIS

Regola o roza :

Repartidor :

Registro :

Sala de equipos :

Seguete :

Serrucho :

Soporte :

Suelo técnico :Esto lo que hace es ocultar las instalaciones eléctricas

Superficie :

Taco :

Taladro :

Tapa :

Techo  técnico : Sirve para albergar instalaciones de diversa naturaleza

Toma de usuario :

Tornillo :

Tubo :

Tubo corrugado :Es un tubo  que se instala en viviendas dentro de la pared y por ahí pasan los cables

Tubo corrugado reforzado :Es lo mismo que el tubo corrugado pero reforzado este tubo no se puede aplastar

6.5.1. y 6.5.2.

Separación de servicois (distancia entre línea eléctrica y cableado de datos )


• En esta tabla se muestra la distancia mínima entre los cables eléctricos con tensión menor a 1.000 V y los de datos por la misma canalización

• Para un cableado apantallado, si la longitud del cableado horizontal es menor a 35 m , no se requiere separación

• No es necesaria la separación en los ultimos 15 m de cableado más cercanos a la roseta de red LAN

• Esta tabla también es aplicable al cableado troncal y alos cables de fibra óptica no dieléctricos (con partes metalicas)

Instalación de canalizaciones

Se indican, a continuacion, las recomendaciones de las normas ANSI/EIA/TIA569A

• No debe haber más de 30 m entre las cajas de registro

• Los registros deben tener un longitud superior 12 veces el dímetro de la canalización mayor que recoja

• El tamaño más pequeño que se debe usar es de 20 mm de diámetro

• No pueden utilizar más de dos curvas de 90 grados entre las cajas  de registro

• El radio de curvatura será :

           Si el diámetro interno (0) de la canalización es menor que 50 mm, el radio
           será, al menbos de 6x 0

           Si el diámetro interno de la canalización es mayor que 50 mm, el radio será, al menos de 10x 0

• Debe estar presente un par para tracción, cuando sea necesario

• Las canalizaciones perimetrales o principales se llenaran al 40%, en previusión de futuras ampliaciones

• Para otras canalizaciones se llenará, como máximo 50% en previsión de futuras ampliaciones

• Para dimensionarlas, se calcularan 650 mm por cada área de trabajo (10m)

• Es recomendable utilizar canalizaciones de 15 cm de profundidad máxima.

         El tamaño mínimo de las canalizaciones será el especificado

Cableado estructurado

Entre las características generales de un sistema de cableado estructurado destacan las siguientes

• La configuración de nuevos puestos se realiza al exterior desde un nodo central, sin necesidad de variar el resto de los puestos. solo se configuran las conexiones del enlace particular

• La localización y la corrección de averías se simplifica, ya que los problemas pueden detectar a nivel centralizado

• Mediante una topología física en estrella se hace posible configurar distintas topologías lógicas, tanto en bus como en anillo, simplemente  reconfigurando centralizadamente  las conexiones

Una solución de cableado estructurado se divide en una serie de subsistemas.
Cada subsistema tiene una variedad de cables y de productos diseñados para proporcionar una solución adecuada para cada caso. Los distintos elementos que lo componen, particularizados para un edificio, son los siguientes:

• Repartidor principal o del edificio (sala de equipos o armario principal)

• Cableado de distribución (backbone) del edificio (cableado vertical)

• Subrepartidor de la planta (armarios en la planta)

• Cableado horizontal (cableado del  armario de la planta  a la toma de usuario)

• Toma ofimática o tama de usuario

Todos ellos se muestran en la foto que se ha hecho un diagrama más enfocado a la instalación del edificio. Podemos encontrar los elementos electrónicos en las diferentes plantas, dentro de sus respectivos armarios de comunicaciones

Los armarios repartidores de la planta deberán situarse, siempre que haya espacio disponible, lo más cerca posible de la vertical

 En la instalación del repartidor debe considerarse también su proximidad a los cables exteriores. En caso de instalarse equipos de comunicación, será necesario instalar una acometida eléctrica y la ventilación adecuada

Los repartidores o armarios de la planta deberán estar distribuidos de manera que las distancias que los separan de las rosetas de red sean las menores posibles, a la vez que se reduzca el número de armarios necesarios





continuación recintos para redes de datos

Los armarios rack de 19 pulgadas, no solo se utilizan para redes de voz y datos ; también para la distribución de auduio, vídeo en circuito cerrado, televisión, etc., de forma que muchos fabricantes disponen de elementos de todo tipo para este tipo de armarios ; en cualquier caso, utilizando las bandejas adecuadas , se puede incluir cualquier tipo de equipos electrónicos en su interior; por ejemplo, centralitas de telefonía, repartidores de vídeo, sistemas de seguridad y vídeo vigilancia, distribución de televisión,etc.., es decir, todos los equipos electrónicos de las instalaciones en muchas edificiones

Además de ser eficaz, toda instalación debe ser segura, tanto para las personas que la utilizan como para los equipos que alimentan

Las envolventes de los equipos electrónicos constituyen un elemento preventivo importante y garantizan la protección contra la penetración de agentes ambientales, ya sean sólidos o líquidos. Esta protección se define mediante codigo IP

Este código se identifica mediante las siglas IP, seguidas de dos cifras que opcionalmente pueden ir seguidas de una o dos letras, que proporcionan infomación adicional. El significado de cada una de ella ses el siguinte

• Primera cifra : Grado de protección de las personas contra el acceso a las partes peligrosas y grado de protección del equipo contra la penetración     de objetos solidos extraños. Va de 0(no protegido) hasta 76(protegido completamente del polvo )

•  Segunda cifra : grado de protección contra la pene tracción de agua. Va desde 0(no protegido) hasta 8 (protegido frente a inmersión continua de agua )

Recintos para redes de datos

Los recintos utilizados en redes de datos pueden ser de tipo armario o sala de equipos. Cada uno de ellos tiene un aplicación en función  de la superficie a cubrir y los equipos que debe albergar en su interior

Los armarios suelen ser de tipo rack de 19, que son los normalizados para estas instalaciones. Un rack es un soporte metálico destinado a alojar los equipamientos electrónico,  informático, y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con los equipamientos de la mayoría de fabricantes.  También se llama bastidores o cabinas

Cada columna tiene tres agujeros  a intervalos regulares, llamados unidades rack U , como se muestra en la figura 6.22, en la que podemos observar su numeración

La altura de los racks está normalizada y sus dimensiones se indican en unidades  U. Es normal que existan racks desde 4U de altura hasta 46/47 U de altura .

La anchura estándar es de 600 mm o de 800 mm

En cuanto a la profundidad del bastidor, no está normalizada, dando cierta flexibilidad en función del equipamiento que albergue en su interior. Los mas comunes son de 450 mm, de 600mm, de 800 mm, de 900mm,

Se pueden encontrar varios tipos de rack de 19 pulgadas.

• Rack mural :Como todos los armarios, sirve para alojar la electrónica de red. Son   los más pequeños  y van colgados en la pared, encontramos dos tipos

• Rack de pie: Son utilizados principalmente cuando se instalan en su interior servidores, Sais (sistemas de alimentación ininterrumpida), aparte electrónica de red.

• Open rack o rack abierto : estos son modelos que disponen solo de la estructura, eliminando puertas y otros complementos.  Se utiliza en salas de equipos, que al estar cerradas, permiten utilizar este tipo de recintos



Tirada de cableado en canalizaciones

• La tensión máxima del cable UTP es de 110 N (12kg).ES decir, no debemos tensar más de ese valor para no estropear el cable ni sus características de trasmisión

•  En un cable multipar hay que seguir las indicaciones del fabricante del mismo

•  Los lazos o nudos  en el cable crean daños permanentes en el mismo, cambiando la construcción original interna, incluso cuando el cable se estira de nuevo. Por tanto, si se forma un nudo o lazo, es recomendable cortar y aprovechar para un enlace corto

•  Es aconsejable dejar un trozo de cable de reserva, que será de unos 3 m en el cuarto de telecomunicaciones y de unos 30 cm en la toma de usuario. No se debe forzar dicho cable dentro de la roseta. La longitud de cada en lace horizontal (entre armario y la toma de usuario) no debe exceder los 90 m, incluyendo el cable de reserva

• No instalar el cable de reserva en forma de bobina (circulo) ; mejor hacerlo en forma de 8, a lo largo de las canalizaciones o en el propio armario

• Los radios de curvatura serán de 4 veces el diámetro exterior del cable, en el caso del UTP, y de 8 veces el diámetro exterior del mismo caso del FTP. Para los cables de cobre en el sitema trocal, el radio de curvatura debe ser 10 veces el diámetro exterior del cable. Para otros casos, se seguirán las indicacioines del fabricante

• No deben apretarse las bridas hata el punto que deformen la cubierta del cable, ya que se fuerzan los pares unos contra otros, empeorando el enlace. Las bridas se podrán a mano y deben poder moverse sin esfuerzo

• Se tendrá cuidado de no dañar el aislamiento de los conductores al pelar la cubierta. Es importante utilizar herramientas específicas para pelar cables

• El pelado de la cubierta en las rosetas no deberá superar los 2,54cm

• El destrenzado de los pares será, como máximo de 13 mm

• Al incrustar el cable con la herramienta de inserción IDC, es conveniente utilizar la herramienta  dos veces por cada conductor, con el fin de asegurar la mejor conexión posible, sobre todo con cables de categoría 6

• En cables de fibra óptica, seguir las recomendaciones del fabricante

6.24. Y 6.2.5.

El suelo técnico elevado o falso suelo registrable es un sistema que soluciona la necesidad de ocultar el gran número de instalaciones que se dan en determinadas zonas de trabajo, en salas técnicas o  de equipos y en otros lugares en los que existe unaa gran cantidad de cableado eléctrico y de datos, conduciones de agua, climatización,etc. Permite ocultar y conducir ordendamente todas estas instalaciones bajo suelo. El cableado se puede colocar en bandejas situadas bajo el suelo técnico

La utilización del suelo técnico elevado está altamente recomendada en aquellas zonas donde se den gran número de instalaciones. Es de tipo registrable, es decir que se puede abrir para el mantenimiento y reparación de las diversas instalaciones que incluye

Algunas aplicaciones comunes del suelo técnico elevad suelen ser oficinas, bibliotecas, museos, colegios, centros comerciales, centrales telefónicas o eléctricas, salas de control , laboratorios, centrales de procesamiento de datos,

Techo técnicio o falso techo registrable

El techo técnico o falso techo registrable ofrece una solución constructiva (al igual que el suelo técnico) en espacios que requieren albergar instalaciones de diversa naturaleza

Se coloca a una distancia determinado del techo de la habitación y lleva las canalizaciones de cualquier tipo, como la  del cableado de datos, climatización, conducciones de afua

Es de tipo registrable, es decir, que se pueden abrir para el mantenimiento y reparación de las diversas instalaciones que incluye

El cableado se suele colocar en bandejas situadas sobre el techo técnico

La variedad de techos que se encuentran entre los diferentes fabriantes permite adoptar la solución perfecta para cada lugar, desde grandes espacios que requieran de mantenimiento constante (hospitales, aeropuertos,centros comerciales,oficinas) a soluciones que por diseño son adecuadas para viviendas, salas de reuniones, salones de conferencias, salas de exposicion

Son fáciles de manipular y completamente desmontables. Ofrecen la posibilidad de mecanizado que permite la incorporación de una gran variedad de elementos, tales como luminarias, altavoces parta megafonía, rejillas de climatización, sistemas conrta incendios, así como cualquier sistema que pueda colocarse por el techo

Nuestra misión no es montar el suelo técnico ni el techo técnico ;solo conocerlaos para saber dónde hay que colocarse las canalizaciones en los mismos y su futuro manteniento

6.2.3.Instalación de colocación de bandejas

Instalación Para instalar bandejas y el cableado en su interior se necesita escaleras portátiles, las bandejas  metálicas deben conectarse a la red de la tierra que quede asegurada a continuidad eléctrica

6.14

Peso del producto : 12k
Dimensiones del producto :42 x 41 x 31 cm
Voltaje : 220V
Potencia eléctrica : 1200vatios
Potencia eléctrica : 50A

Ingletadora : YAMATO 7020097


Precio : 145€
Pagina : AMAZON

Peso del producto : 23K
Dimensiones del producto : 49 x 79 x 42 cm
Voltaje : 230 voltios
Potencia eléctrica : 1800 vatios
Amperaje :7.8A

Ingletadora : Einhell - RT-XM 305 U
Precio : 299€
Pagina : AMAZON



Vídeo de corte con la ingletadora

6.2.2.Instalación y colocsción de canaletas

La norma para instalaciones define la canal protectora o canaleta como el material de instalación formado por un perfil rectangular de paredes perforadas o lisas, destinado a alojar conductores o cables eléctricos, cerrado por una tapa desmontable

Se utilizan para instalaciones de superficie fijadas sobre paredes techos, columnas, suelos,calzadas, etc... y para el cableado interior de rack 19 para redes de datos

El mercado actual ofrece gran variedad de canales o canaletas homologadas, fabricadas con PVC o materiales ligeros, como por ejemplo, aleaciones de aluminio. Existen muchos tamaños y formas que se fabrican, así como elementos de terminación como codos de distintos tipos, etcétera

La normativa actual autoriza a instalar sobre la canaleta

• Instalar interruptores, tomas de corriente, rosetas de red y dispositivos de mano y control, siguiendo siempre las instrucciones del fabricante

• Realizar empalmes de conductores en su interior y la conexión de los aparatos

El numero máximo de conductores que pueden alojarse en el interior de una canal será el que permita un tendido fácil y la incorporación de accesorios a la misma

Podemos ver las canaletas más básicas en  en la que encontramos tres modelos de tipo rectangular. Podemos comprobar la diferencia del espacio interior en cada una de ellas, lo que nos permite comprobar la diferencia de cables que pueden alojar en su interior

 Colocación de canaleta:

•  Primero tienes que coger la medida que quieras usar

• Segundo cortar canaleta

• Tercero taladrar la pared y ponerle tacos o poner un adhesivo

•  Cuarto colocar canaleta

Actividad 6.8

Cincel :  diseñada para cortar material frío mediante golpe con martillo

Tamaño total: 4 x 18 x 300 mm
acero al carbono
Pagina : Cable matic
precio : 4€

Cortafríos : Cincel fuerte para cortar hierro frío a golpe de martillo



 Bellota 8251-300

Acero cromo

pagina :amazon

precio: 11€

Martillo compresor eléctrico: es una máquina generalmente de uso profesional que es utilizada con objeto de demoler pavimentos



65 x 12,7 x 25 cm

220 voltios

peso 10 Kg

Pagina : Amazon

precio : 580€

Rozadora de pared : Una rozadora es una herramienta utilizada para realizar rozas o regatas por donde introducir tubos de luz tuberías de fluidos por paredes suele

34 x 30 x 23,4 cm

1600 vatios

Peso 4kg

Pagina: Amazon

precio 90€

Actividad 6.10

Instalación y colocación de tubos

Definición de tubo empotrado

Tubo de empotrar es el que se introduce en la pared de las viviendas

3 imágenes de tubo corrugado

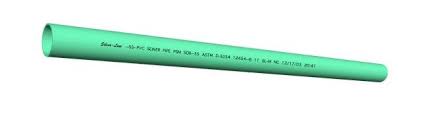

Definición +3 imágenes de tubo rígido de superficie

Tubo rígido se utiliza en la superficie para ser visible en la instalación











 Herramienta de corte de tubo


Cablematic.es

precio 24€


Consideraciones generales en la instalación de canalización
Consideraciones especificas

Consideraciones especificas para empotrar los tubos
