Conexiones en el cable de fibra óptica

Al igual que el conector RJ-45, se utiliza en el cable de pares trenzados. Para la fibra óptica existen diversos tipos de conectores, siendo los más utilizados en redes locales los denominados ST y SC, aunque los LC están entrando fuerte, al igual de los FC en redes de alta velocidad, que también existen para uso en otro tipo de aplicaciones.

A diferencia del cable de pares trenzados, la fibra óptica se utiliza fundamentalmente en las líneas de más alta velocidad, siendo convertida a cable de pares trenzados por un equipo electrónico  situado en el armario de datos. De esta forma, sale del armario de datos a la toma de red para conectar el equipo terminal con cable de pares trenzados y conexión RJ-45

Por ello, lo usual es que en el armario de datos exista un panel de parcheo de fibra óptica, cuyas conexiones se realizan con latiguillos de fibra óptica con los conectores ya realizados, es decir , el latiguillo se compra ya hecho , puesto que sale más económico que realizar uno ; además necesitaríamos tener la herramienta necesaria para colocar el conector en el cable de fibra óptica, para el fabricante concreto del conector. Por el precio que tienen, no merece la pena.

Podemos ver los conectores tipo ST, SC FC y LC. Llevan un tapón para tapar la salida de fibra (férula) cuando no se utiliza, para no tocarla con los dedos en ningún momento , porque, en ese caso dejaría de funcionar dicha conexión  por presentar muchas pérdidas, al no dejar pasar de forma limpia el rayo de luz que se transmite a través de ella. La fibra tiene que estar siempre protegida o conectada en su lugar correcto.

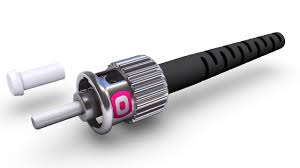

• El conector ST (Set and twist - poner y girar -) ha sido el más utilizado en las conexiones de fibras ópticas ;sin embargo, hoy en día está en desuso, aunque sigue funcionando en muchas instalaciones. Tiene unas pérdidas de inserción de 0,3 dB

•  El conector SC (Set and conect - poner y conectar -) Es un conector cuadrado'a diferencia del ST , que es redondo. Los conectores SC han sustituido poco a poco a los ST, fundamentalmente en el cableado de redes locales, sobre todo por ser más fáciles de conectar, tener mayor densidad de integración (se pueden poner más conectores SC por unidad de longitud ) y permitir el uso de dos canales uno de trasmisión y otro de recepción (Tx/Rx) emparejados. El conjunto se denomina SC  dúplex. Tiene unas pérdidasde inserción típicas de 0,25 dB

•  El conector FC (Fiber conection - conexión de fibra -) es un comnector redondo, pero a diferencia del ST, en lugar de ir a bayoneta, va enroscado (lo que asegura una buena alineación y evita desconexiones ) y la punta es un poco mas corta. Ha sido el más utilizado con fibra óptica monomodo, pero está siendo sustituido por el SC. tiene unas perdidas de inserción típicas de 0,25 dB

•  El conector LC (Luncent technologies Conector) es un conector cuadrado, similar al SC. Lo encontramos en formato sencillo y doble dúplex y con un sistema al RJ-45 (hay que presionar una pestaña para insertarlo o extraerlo) y una longitud, también similar. Tiene unas pérdidas de inserción típicas de 0,1 dB




En el mercado encontramos latiguillos de fibra óptica con distintos tipos de conectores, e incluso, mezclados, es decir en un extremo, por ejemplo, el conector SC. Estos latiguillos. Los hay de diferentes longitudes para poder utilizar en el armario de datos el adecuado, según la distancia entre los equipos y el panel de parcheo.

Tambien existen los denominaos rabillos o pigtails, que son un trozo de cable de fibra óptica con un conector en un extremo, y el otro extremo libre para hacer la conexión en el interior de un panel de parcheo o en una caja de derivación, dotados de hembras pasamuros; se utilizan habitualmente para la terminación de los extremos de los enlaces de fibra óptica. Esta conexión se hará por fusión (el caso más típico)  o por empalme mecánico. Los tipos de pulido del conector suelen ser PC (contactos físicos de corte convexo) y APC (contacto físico angulado), aunque también existen otros.







Para poder comprobar si la punta del conector de fibra óptica está bien, disponemos de un microscopio con el que podemos ver que la fibra está perfectamente limpia y no tiene restos de suciedad, lo que significa que puede funcionar perfectamente. La forma de colocar el conector de fibra para su visión y una imagen aproximada de lo que podemos ver a través del microscopio cuando está limpia (bien pulida) de una fibra multimodo


Si la terminación de fibra no está perfectamente limpia, hemos hemos de limpiarla con alcohol isopropílico  y si es necesario, pulirla, para lo que hay unas lijas especiales

Para el pulido de terminación del conector, hay un accesorio para que el lijado se realice de la forma más adecuada posible.
Se utiliza realizando círculos en forma de 8 y desplazándose a lo largo de la lija

Una vez terminado el proceso, hay que limpiar el extremo del conector con alcohol isopropílico, teniendo cuidado de no tocar con los dedos para no dejar manchas en el mismo, que lo dejarían sin uso adecuado y habría que volver a repetir l proceso.
